返礼品の特徴

ECL85シングルステレオパワーアンプキット

【TU-8185】

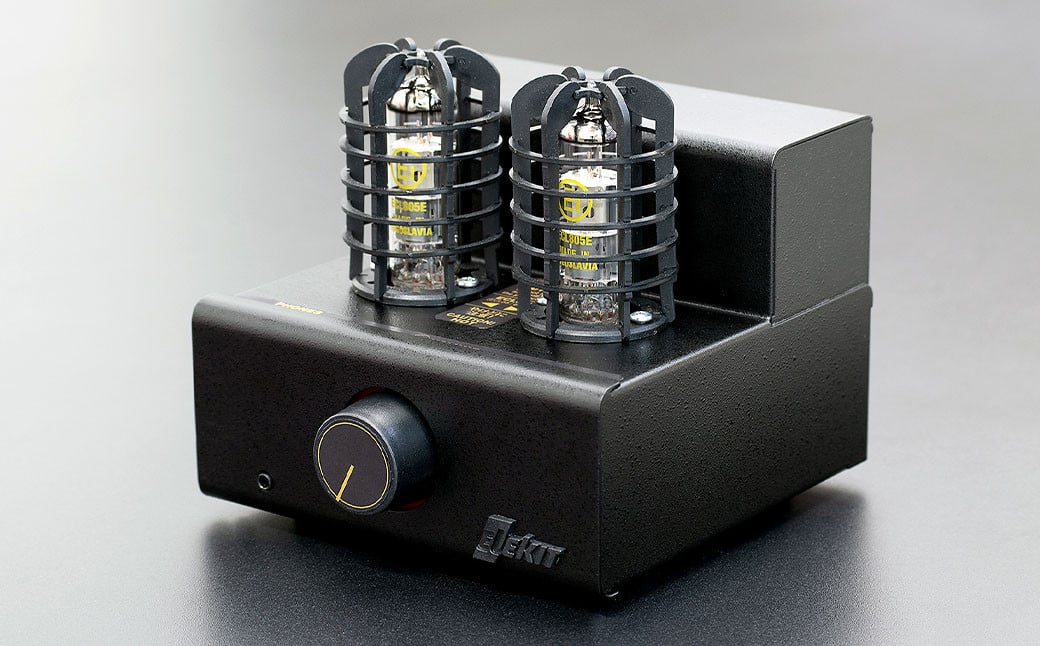

複合管 ECL85を使用したコンパクトな真空管アンプキットです。
本キットにはECL85の高信頼管であるECL805Eが同梱されています。
スピーカーだけでなく、ヘッドホン出力も装備しデスクトップでの使用に最適なアンプです。
新設計の出力トランスにより、コンパクトなアンプでありながらスケールの大きなサウンドをお楽しみいただけます。

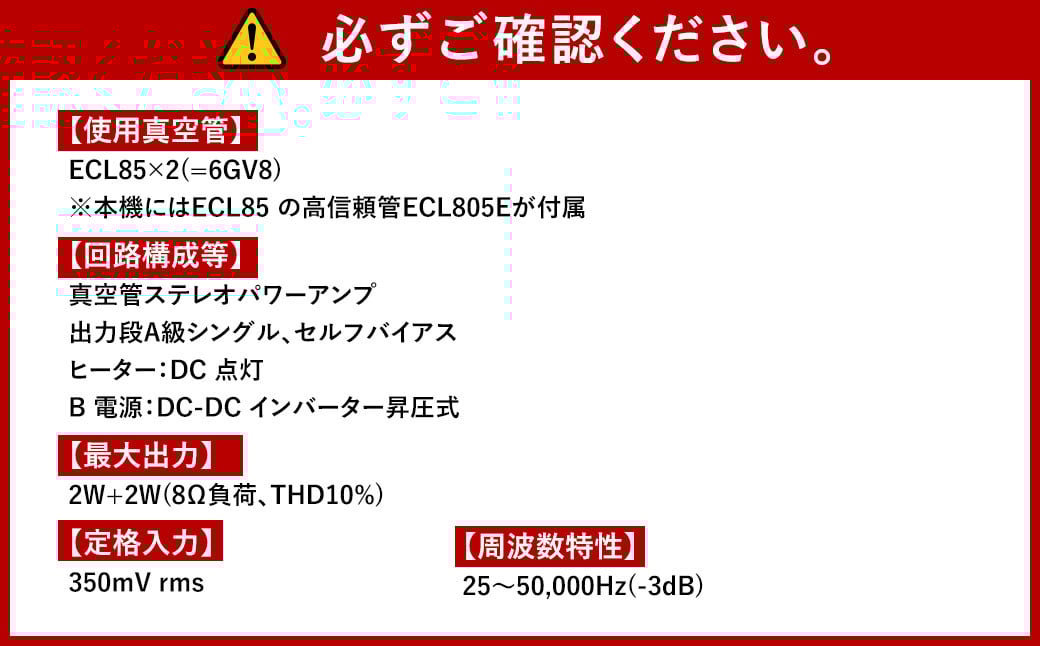

【使用真空管】
ECL85×2（=6GV8）

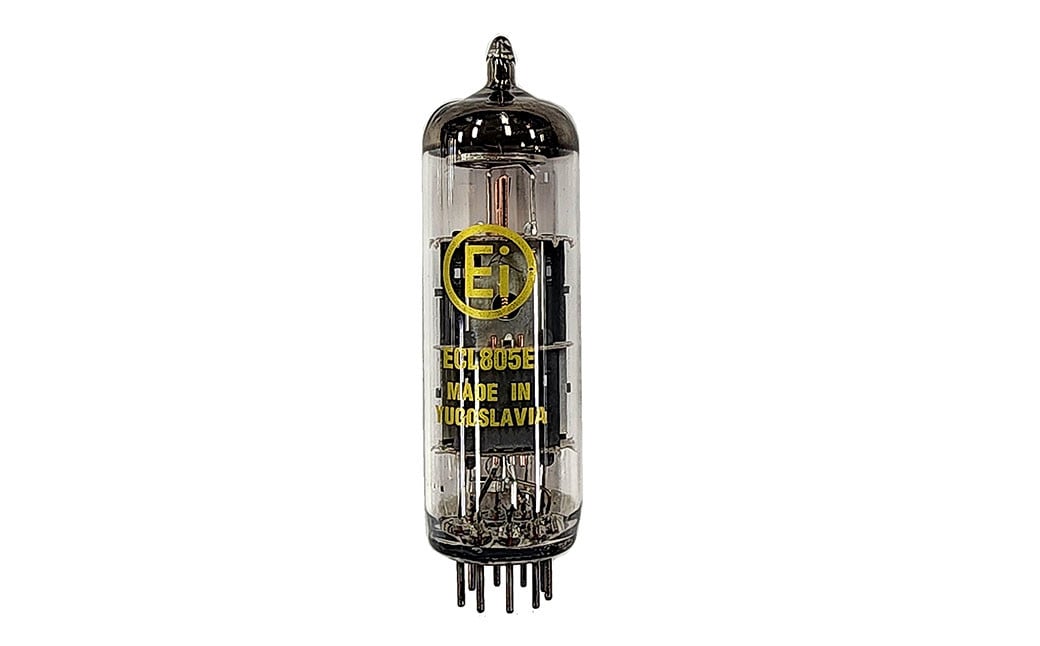

※本機にはECL85の高信頼管ECL805Eが付属

【回路構成等】
真空管ステレオパワーアンプ
出力段A級シングル、セルフバイアスヒーター：DC 点灯
B 電源：DC-DC インバーター昇圧式
　
【最大出力】
2W+2W（8Ω負荷、THD10%）

【定格入力】
350mV rms

【周波数特性】
25～50,000Hz（-3dB）

【残留ノイズ】
35μV rms（IHF-A、8Ω負荷）

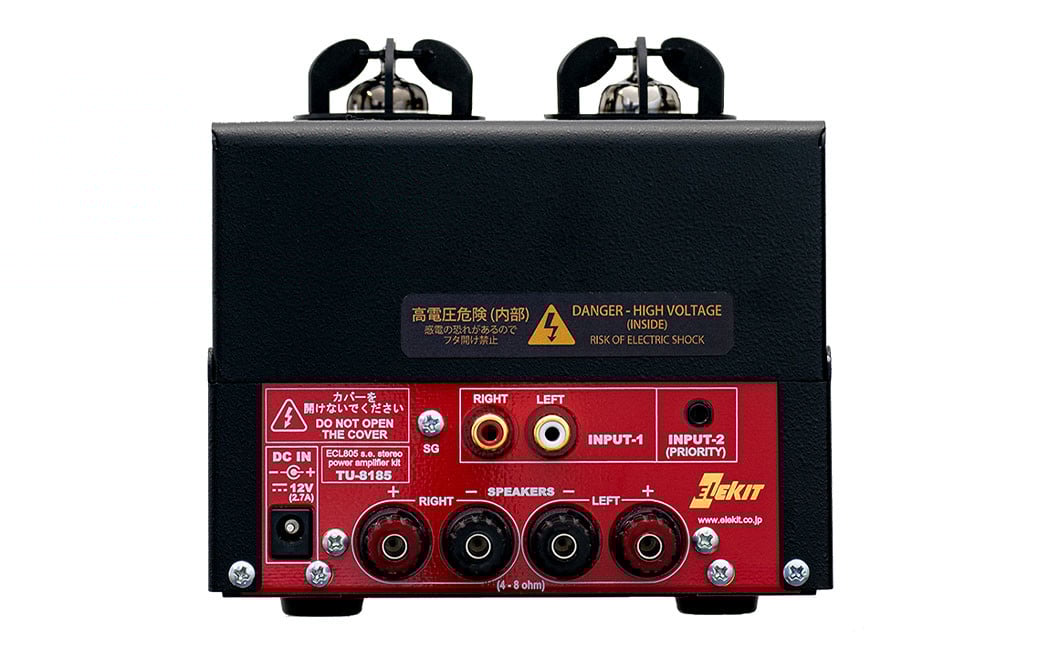

【入力端子】
INPUT-1：RCA ジャックステレオ×1
INPUT-2：ステレオミニジャック ×1（優先入力）
※INPUT-2にプラグを差し込むとINPUT-1の入力は切れ、INPUT-2に切り替わります。
　
【出力端子】
スピーカー出力：バインディングターミナル（バナナプラグ使用可）
ヘッドホン出力：ステレオミニジャック（3.5mm）

【適合スピーカー】
4～8Ω
　
【適合ヘッドホン】
8Ω～600Ω 、不平衡
※ジャンパー差し替えによるレベル調整付き

【電源電圧/ 電流】
DC 12V / 約2.7A

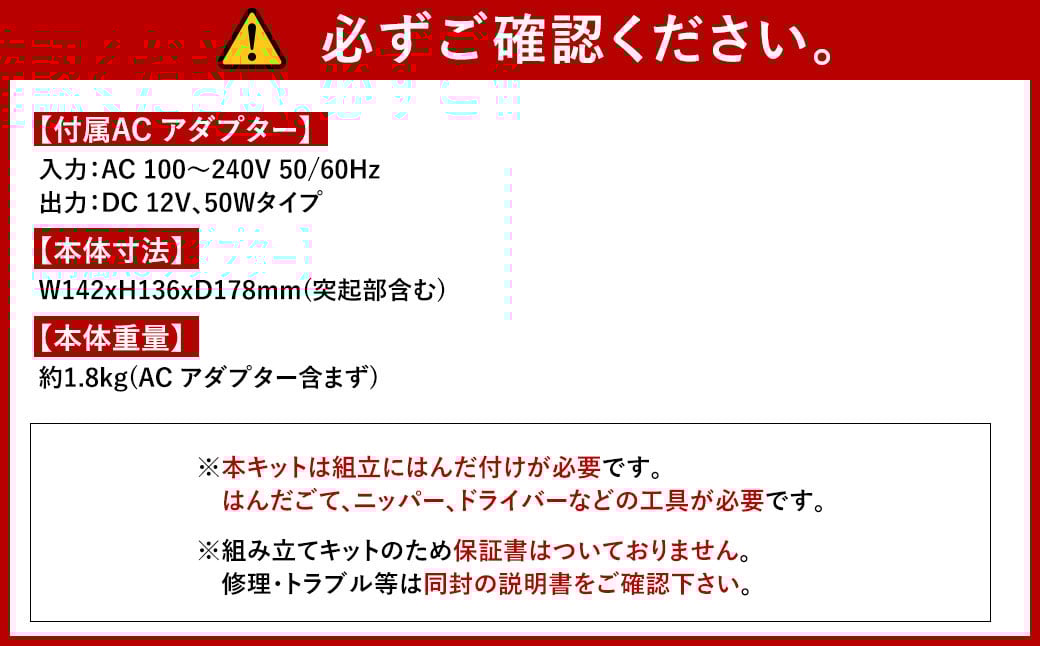

【付属AC アダプター】
入力：AC 100～240V 50/60Hz
出力：DC 12V、50Wタイプ
　
【本体寸法】
W142xH136xD178mm（突起部含む）

【本体重量】
約1.8kg（AC アダプター含まず）

■企画・立案
福岡県太宰府市内の事業所

■原材料名
返礼品組立にかかわる部品および組立説明書一式

■保存方法
高温・多湿を避け保管してください。

■備考（注意事項）
・本キットは組立にはんだ付けが必要です。
　はんだごて、ニッパー、ドライバーなどの工具が必要です。
・組み立てキットのため保証書はついておりません。修理・トラブル等は同封の説明書をご確認下さい。
